HTML5 CANVAS：繪制路徑

html5教程 html5模板網
一條HTML5 canvas路徑是通過繪制指令來連接一系列的點，由這一系列的點構成直線或曲線。路徑可以用于在HTML5 canvas上繪制各種類型的圖形：直線、圓形、多邊形等等。 ...，HTML5中國，中

　　一條HTML5 canvas路徑是通過繪制指令來連接一系列的點，由這一系列的點構成直線或曲線。路徑可以用于在HTML5 canvas上繪制各種類型的圖形：直線、圓形、多邊形等等。路徑的繪制是canvas的核心，必須很好的理解和掌握。

　　開始和關閉一條路徑

　　要開始和關閉一條路徑可以使用2D上下文的beginPath()和closePath()函數。例如下面的例子：
  1. var canvas  = document.getElementById("ex1");
  2. var context = canvas.getContext("2d");

  4. context.beginPath();

  6. //... 繪制路徑

  8. context.closePath();
復制代碼

　　moveTo()函數

　　當你在canvas中繪制一條路徑的時候，你可以想象自己正在使用一支“虛擬筆”。這支虛擬筆總是位于某個位置，你可以使用2D上下文的moveTo(x, y)函數來移動這支虛擬筆。例如下面的代碼：
  1. context.moveTo(10,10);
復制代碼

　　這個例子將“虛擬筆”移動到(10,10)這個坐標點上。

　　lineTo()函數

　　lineTo函數用于從虛擬筆的當前位置繪制一條直線到lineTo()函數中指定的點。下面是一個例子：
  1. context.beginPath();

  3. context.moveTo(10,10);
  4. context.lineTo(50,50);

  6. context.closePath();
復制代碼

　　這個例子中首先移動虛擬筆到(10,10)坐標點位置，然后從這個點繪制一條直線到(50,50)坐標點。

　　lineTo()函數還會將虛擬筆移動到執行的結束點位置。上面的例子中是移動到(50,50)的位置。

　　stroke()函數 + fill()函數

　　在你沒有通知2D上下文繪制路徑之前，實際是不會在畫布上繪制任何東西的。你可以通過stroke()或fill()函數來通知2D上下文。

　　stroke()函數用于路徑操作指定的圖形的外輪廓。

　　fill()函數用于填充有路徑操作指定的圖形。

　　下面的例子展示了stroke()或fill()函數的用法。
  1. context.beginPath();
  2. context.moveTo(10,10);
  3. context.lineTo(60,50);
  4. context.lineTo(110,50);
  5. context.lineTo(10,10);
  6. context.stroke();
  7. context.closePath();

  9. context.beginPath();
  10. context.moveTo(100,10);
  11. context.lineTo(150,50);
  12. context.lineTo(200,50);
  13. context.lineTo(100,10);
  14. context.fill();
  15. context.closePath();
復制代碼

　　上面代碼的返回結果如下：


　　線條的寬度

　　你可以使用2D上下文的lineWidth屬性來設置繪制線條的寬度。下面是一個例子：
  1. context.lineWidth = 10;
復制代碼

　　上面的例子設置繪制線條的寬度為10像素。

　　下面的例子繪制3條直線，它們的寬度分別為1,5和10。


　　當你繪制的線條寬度大于1的時候，擴展的線條寬度將平均分配在線條中心線的兩側。距離來說，如果你從(10,10)這個點繪制一條直線到(100,10)這個點，線條的寬度為10，那么，實際上是從(10,5)這個點開始繪制，然后擴展到(10,15)這個點，在水平繪制到(100,5)和(100,15)這兩個點，就像是繪制一個矩形。

　　線條的線條(LINE CAP)

　　在使用路徑來繪制線條的時候，你可以設置線條的線頭樣式。線頭的樣式通過2D上下文的lineCap屬性來設置。它有三個可選值：

  • 　　butt
  • 　　round
  • 　　square

　　butt樣式的線頭是扁平且和線正交的樣式。

　　round樣式的線頭是一個圓角的線頭，圓的半徑等于線條寬度的一半。

　　square樣式的線頭會在線的末端繪制一個矩形。矩形的大小為：線條的寬度 X 線條的寬/2。

　　下面是幾個不同線頭樣式的線條的例子。所有的線條的寬度都是10。最總版的一組線條的lineCap的取值為butt，中間的一組線條的lineCap的取值為round，最右邊的一組線條的lineCap的取值為square。


　　lineCap的取值butt和square非常相似。有時難以區別。這里制作了幾個小例子，從這些例子中你可以看出它們之間的微小差別。下面又三組線條，每一組左邊(或上邊)的線條的lineCap屬性取值為butt，右邊(或下邊)的線條的lineCap屬性取值為square。


　　正如上面的結果所示，square線頭的線條要比butt線頭的線條要長。

　　線條的連接

　　2D上下文的lineJoin屬性用于定義兩條線條連接處的點如何繪制。兩條線條連接處的點被稱為“連接點”。lineJoin屬性有下面的三種取值：

  • 　　miter
  • 　　bevel
  • 　　round

　　下面是這三種取值的示例代碼：
  1. context.lineJoin = "miter";
  2. context.lineJoin = "bevel";
  3. context.lineJoin = "round";
復制代碼

　　miter的連接點是一個三角形的連接點。

　　bevel的連接點是一個平頭的連接點。

　　round的連接點是一個圓角的連接點。

　　下面分別是三種線條連接點的例子，從左到右的lineJoin屬性分別是：miter，bevel和round。


　　繪制曲線

　　2D上下文的arc()函數可以用于繪制一條曲線。arc()函數有6個參數：

  • 　　x：圓弧的中心點的X坐標位置。
  • 　　y：圓弧的中心點的Y坐標位置。
  • 　　radius：圓弧的半徑。
  • 　　startAngle：圓弧開始的角弧度。
  • 　　endAngle：圓弧結束的角弧度。
  • 　　anticlockwise：設置是以順時針還是逆時針繪制圓弧，false為順時針。

　　下面是一段示例代碼：
  1. context.lineWidth = 3;

  3. var x = 50;
  4. var y = 50;
  5. var radius = 25;
  6. var startAngle = (Math.PI / 180) * 45;
  7. var endAngle   = (Math.PI / 180) * 180;
  8. var anticlockwise = false;

  10. context.beginPath();
  11. context.arc(x, y, radius, startAngle, endAngle, anticlockwise);
  12. context.stroke();
  13. context.closePath();
復制代碼

　　上面的代碼繪制了一條弧線，它的中心點位于(50,50)坐標點，半徑為25，從45度開始到180度結束。

　　下面是上面代碼的返回結果：


　　上面的例子如果將anticlockwise設置為true，會得到下面的結果：


　　如果你要花一個完整的圓，可以簡單的設置startAngle為0，endAngle設置為2 * Math.PI，它相當于(Math.PI / 180) * 360。

　　arcTo()函數

　　2D上下文中有一個arcTo()函數，它用于從當前的點繪制一條曲線到參數指定的點，曲線的半徑也由參數指定。它的語法為：arcTo(x1, y1, x2, y2, radius)。注意：參數中x1, y1, x2, y2指的是這個點的控制點。arcTo()函數可以使用lineTo()和arc函數來模仿。

　　quadraticCurveTo()函數

　　quadraticCurveTo()函數用于繪制一條二次貝茲曲線。這條曲線由一個控制點來控制，它的語法為：quadraticCurveTo(cp1x, cp1y, x, y)。下面是一個示例代碼：
  1. context.lineWidth = 3;

  3. var fromX = 50;
  4. var fromY = 50;
  5. var toX   = 100;
  6. var toY   = 50;
  7. var cpX   = 75;
  8. var cpY   = 100;

  10. context.beginPath();
  11. context.moveTo(fromX, fromY);
  12. context.quadraticCurveTo(cpX, cpY, toX, toY);
  13. context.stroke();
  14. context.closePath();
復制代碼

　　上面的代碼繪制一條從(50,50)開始到(100,50)的二次貝茲曲線，這條曲線的控制點為(75,100)。得到的結果如下所示：


　　仔細看，在曲線下方有一個小點，那是這條曲線的控制點。(這個點是專門繪制出來讓大家看的)


　　關于控制點，可以參考下面的圖像：



　　bezierCurveTo()函數

　　bezierCurveTo()函數用于從一個點到另一個點繪制一條三次貝茲曲線。三次貝茲曲線有兩個控制點，而二次貝茲曲線只有一個控制點。它的語法為：bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y)。下面是一個例子：
  1. context.lineWidth = 3;

  3. var fromX = 50;
  4. var fromY = 50;
  5. var toX   = 300;
  6. var toY   = 50;
  7. var cp1X   = 100;
  8. var cp1Y   = 100;
  9. var cp2X   = 250;
  10. var cp2Y   = 100;

  12. context.beginPath();
  13. context.moveTo(fromX, fromY);
  14. context.bezierCurveTo(cp1X, cp1Y, cp2X, cp2Y, toX, toY);
  15. context.stroke();
  16. context.closePath();
復制代碼

　　這段代碼從(50,50)繪制一條三次貝茲曲線到(300,50)，兩個控制點分別為：(100,100)和(250,100)。得到的結果如下：


　　曲線下方的兩個小圓點是兩個控制點，他們并不是曲線的一部分。

　　下面是一個不同的例子，它的開始點和結束點于上面的例子相同，但是控制點和上面的例子不相同。
  1. context.lineWidth = 3;

  3. var fromX = 50;
  4. var fromY = 50;
  5. var toX   = 300;
  6. var toY   = 50;
  7. var cp1X   = 100;
  8. var cp1Y   = 10;
  9. var cp2X   = 250;
  10. var cp2Y   = 100;

  12. context.beginPath();
  13. context.moveTo(fromX, fromY);
  14. context.bezierCurveTo(cp1X, cp1Y, cp2X, cp2Y, toX, toY);
  15. context.stroke();
  16. context.closePath();
復制代碼

　　上面的代碼得到的結果如下：

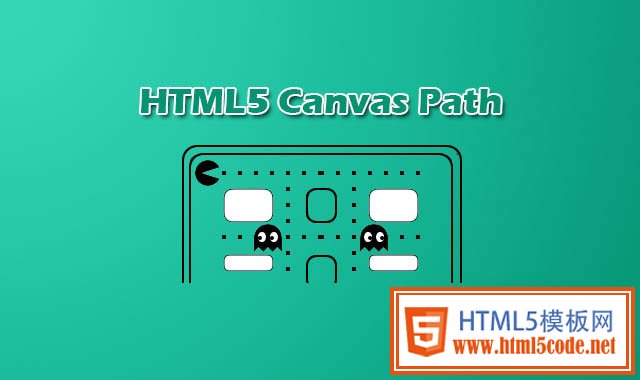

　　文章的最后，我們引用MDN上的一個例子，它用Canvas路徑繪制出“吃豆人”游戲的一個小場景：


　　實現的代碼如下：
  1. function draw() {
  2.   var canvas = document.getElementById('canvas');
  3.   if (canvas.getContext){
  4.     var ctx = canvas.getContext('2d');

  6.     roundedRect(ctx,12,12,150,150,15);
  7.     roundedRect(ctx,19,19,150,150,9);
  8.     roundedRect(ctx,53,53,49,33,10);
  9.     roundedRect(ctx,53,119,49,16,6);
  10.     roundedRect(ctx,135,53,49,33,10);
  11.     roundedRect(ctx,135,119,25,49,10);

  13.     ctx.beginPath();
  14.     ctx.arc(37,37,13,Math.PI/7,-Math.PI/7,false);
  15.     ctx.lineTo(31,37);
  16.     ctx.fill();

  18.     for(var i=0;i<8;i++){
  19.       ctx.fillRect(51+i*16,35,4,4);
  20.     }

  22.     for(i=0;i<6;i++){
  23.       ctx.fillRect(115,51+i*16,4,4);
  24.     }

  26.     for(i=0;i<8;i++){
  27.       ctx.fillRect(51+i*16,99,4,4);
  28.     }

  30.     ctx.beginPath();
  31.     ctx.moveTo(83,116);
  32.     ctx.lineTo(83,102);
  33.     ctx.bezierCurveTo(83,94,89,88,97,88);
  34.     ctx.bezierCurveTo(105,88,111,94,111,102);
  35.     ctx.lineTo(111,116);
  36.     ctx.lineTo(106.333,111.333);
  37.     ctx.lineTo(101.666,116);
  38.     ctx.lineTo(97,111.333);
  39.     ctx.lineTo(92.333,116);
  40.     ctx.lineTo(87.666,111.333);
  41.     ctx.lineTo(83,116);
  42.     ctx.fill();

  44.     ctx.fillStyle = "white";
  45.     ctx.beginPath();
  46.     ctx.moveTo(91,96);
  47.     ctx.bezierCurveTo(88,96,87,99,87,101);
  48.     ctx.bezierCurveTo(87,103,88,106,91,106);
  49.     ctx.bezierCurveTo(94,106,95,103,95,101);
  50.     ctx.bezierCurveTo(95,99,94,96,91,96);
  51.     ctx.moveTo(103,96);
  52.     ctx.bezierCurveTo(100,96,99,99,99,101);
  53.     ctx.bezierCurveTo(99,103,100,106,103,106);
  54.     ctx.bezierCurveTo(106,106,107,103,107,101);
  55.     ctx.bezierCurveTo(107,99,106,96,103,96);
  56.     ctx.fill();

  58.     ctx.fillStyle = "black";
  59.     ctx.beginPath();
  60.     ctx.arc(101,102,2,0,Math.PI*2,true);
  61.     ctx.fill();

  63.     ctx.beginPath();
  64.     ctx.arc(89,102,2,0,Math.PI*2,true);
  65.     ctx.fill();
  66.   }
  67. }

  69. // A utility function to draw a rectangle with rounded corners.

  71. function roundedRect(ctx,x,y,width,height,radius){
  72.   ctx.beginPath();
  73.   ctx.moveTo(x,y+radius);
  74.   ctx.lineTo(x,y+height-radius);
  75.   ctx.quadraticCurveTo(x,y+height,x+radius,y+height);
  76.   ctx.lineTo(x+width-radius,y+height);
  77.   ctx.quadraticCurveTo(x+width,y+height,x+width,y+height-radius);
  78.   ctx.lineTo(x+width,y+radius);
  79.   ctx.quadraticCurveTo(x+width,y,x+width-radius,y);
  80.   ctx.lineTo(x+radius,y);
  81.   ctx.quadraticCurveTo(x,y,x,y+radius);
  82.   ctx.stroke();
  83. }
復制代碼

　　本文版權屬于jQuery之家，轉載請注明出處：http://www.htmleaf.com/ziliaoku/ ... g/201507122217.html
